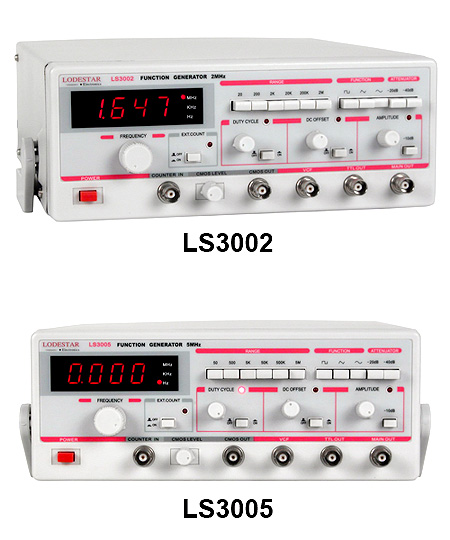

Function Generators (LS3002, LS3005, EM-1646)
Specifications:
• LS3005 (5MHz)
o Frequency characters
Range: 0.5Hz to 5MHz, 6 ranges.
Waveforms: Sine, square, triangle, pulse, ramp
o Output characters
Level: 20V p-p open circuit, 10V p-p into 50 ohm.
Impedance: 50 ohm +/-10%.
DC offset: Variable: +/-10V open circuit, +/-5V into 50 ohm.
o Sinewave
Distortion: less than 2% at 1KHz.
Flatness: < 0.3dB for 5Hz to 500KHz; ≤ 1dB 500KHz - 5MHz.
o Squarewave
Risetime: ≤ 50ns.
Symmetry: ≤ +/-3%, 2Hz to 100KHz.
o Triangle: Linearity.
• LS3002 (2MHz)
o Frequency characters
Range: 0.2Hz to 2MHz, 6 ranges.
Waveforms: Sine, square, triangle, pulse, ramp
o Output characters
Level: 20V p-p open circuit, 10V p-p into 50 ohm.
Impedance: 50 ohm +/-10%.
DC offset: Variable: +/-10V open circuit, +/-5V into 50 ohm.
o Sinewave
Distortion: ≤ 2% at 1KHz.
Flatness: ≤ 1dB.
o Squarewave
Risetime: ≤ 50ns.
Symmetry: ≤ +/-3%, 2Hz to 100KHz.
o Triangle: 98% at 1KHz.
• EM-1646 (10MHz)
o Frequency characters
Range: 1Hz to 10MHz, 6 ranges.
Waveforms: Sine, square, triangle, pulse, ramp
o Output characters
Level: 20V p-p open circuit, 10V p-p into 50 ohm.
Impedance: 50 ohm +/-10%.
DC offset: Variable: +/-10V open circuit, +/-5V into 50 ohm.
o Sinewave
Distortion: ≤ 2% at 1KHz.
Flatness: ≤ 1dB.
o Squarewave
Risetime: ≤ 50ns.
Symmetry: ≤ +/-3%, 2Hz to 100KHz.
o Triangle: 98% at 1KHz.
Features:
• Fully featured, easy to use function generator.
• Sine, square, triangle, pulse and ramp output.
• 4 digit LED display.
• DC offset control and duty cycle control.
• Separate outputs for TTL and CMOS signals, CMOS signal with adjustable range to fit the circuit.
• Built-in 4 digit counter.
