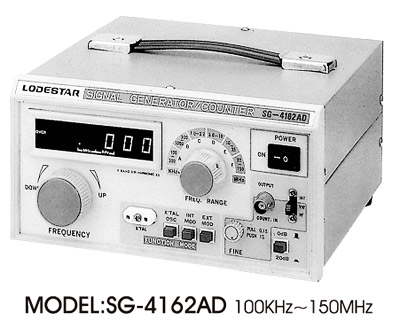

RF Signal Generator / Counter (SG-4162AD 100KHz~150MHz)
Specifications:
• Oscillator section
o Frequency range: (up to 450MHz on 3"th harmonics)
A: 100KHz ~ 320K.
B: 300KHz ~ 1,100KHz.
C: 1MHz ~ 3.3MHz.
D: 3.0MHz ~ 11MHz.
E: 10MHz ~ 35MHz.
F: 32MHz ~ 150MHz.
o Frequency accuracy: By counter section accuracy.
o RF output: 100mVrms, approx (up to 35MHz).
o Output control: High-low switch and fine adjuster.
o Modulation:
INT. 1KHz (AM) 30% approx.
EXT. 50Hz ~ 20KHz, at less than 1Vrms input.
o Audio output: 1KHz, Min. 2 Vrms (fixed).
o Crystal oscillator: For 1 ~ 15MHz crystal in type HC-6u holder (not included).
• Counter section
o Frequency range:
10Hz to 150MHz.
HF 10 Hz to 10MHz.
VHF 10MHz to 150MHz.
o Accuracy: ± 1 count, ±reference time accuracy.
o Gate time: 0.1 sec and 1 sec.
o Input sensitivity: 10Hz ~ 150MHz 35mV ~ 50mV.
o Input impedance: HF1MΩ VHF50Ω.
o MAX input voltage: Less about 3V effective.
o Reference time frequency: 10MHz.
o Reference time accuracy:
5 x 10-5 (50ppm) 0°C to 40°C.
1 x 10-5 (10ppm) 23°C ± 3°C.
• Display: Decimal 6 digital LED.
• Power requirement: AC 115 / 230V, 50 / 60Hz Approx 4VA.
• Dimensions & weight:
o 215 (H) x 120 (W) x 220 (D) mm.
o Approx 1.6kgs.
• Accessories: BNC-clips x 1.
