Specifications:
• Main
o Frequency range: 0.3Hz ~ 3MHz / 0.5Hz ~ 5MHz (7 range).
o Amplitude: ≥ 20Vpp.
o Impedance: 50Ω ±10%.
o Attenuator: -20dB ± 1dB x 2.
o DC offset: < -5V ~ > 5V (into 50Ω load).
o Duty control: 80%:20%:80% to 1MHz continued variable.
• Sine wave
o Distortion: ≤ 1%, 0.3Hz ~ 200KHz THD ≤ 35dB below / 0.5Hz ~ 100 KHz THD≤ 30dB below.
o Flatness: < 0.3dB, 0.3Hz ~ 300KHz; < 0.5dB, 300KHz ~ 3MHz / < 0.3dB, < 500KHz; ≤ 1dB < 5MHz.
• Triangle wave
o Linear: ≥ 98%, 0.3Hz ~ 100KHz / 0.5Hz ~ 100KHz; 95%, 100KHz ~ 3MHz / 100KHz~5MHz.
• Square wave
o Symmetry: ±2%, 0.3Hz ~ 100KHz / 1Hz ~ 100KHz.
o Rise of fall time: ≤ 80ns / 50ns at maximum output (into 50Ω load).
• CMOS output
o Level: 4Vpp ±1Vpp ~ 14.5Vpp ±0.5Vpp adjustable.
o Rise or fall time: ≤ 120ns.
• TTL output.
o Level: ≥ 3Vpp.
o Load capacity: 20TTL load.
o Rise or fall time: ≤ 25ns.
• VCF
o Input voltage: 0V ~ 10V ±1V (100:1).
o Input impedance: 10KΩ ±10%.
• GCV
o Output voltage: To set the voltage between 0V ~ 2V as per different frequency.
• Sweep operation
o Sweep / manual: Switch selector.
o Sweep / rate: 100:1 ration max and adjustable.
o Sweep / time: 0.5s ~ 30s adjustable.
o Sweep / mode: Lin. / Log. switch selector.
• Amplitude modulation
o Depth: 0 ~ 100%.
o MOD. Freq.: 400Hz (INT): DC ~ 1MHz (EXT).
o Carrier BW: 100Hz ~ 3MHz (-3dB).
o EXT sensitivity: ≤ 10Vpp for 10% modulation.
• Frequency counter
o INT. / EXT: switch selector
o Range: 0.3Hz ~ 3MHz / 0.5Hz ~ 5MHz (5Hz ~ 100MHz Ext).
o Accuracy: Time base accuracy ±1count.
o Time base: ±20ppm (23°C ±5°C) after 30 minutes warm up.
o Resolution: The maximum resolution 10nHz for 1Hz and 0.1Hz for 100MHz.
o Input impedance: 1MΩ / 150pF.
o Sensitivity: ≤ 100mVrms (5Hz ~ 100MHz).
• General
o Power source: AC115V 230V ±10%, 50 / 60Hz.
o Operation environment: Indoor use, altitude up to 2,000m, ambient temperature 0°C ~ 40°C, relative humidity 80% (maximum), installation category II, pollution degree 2.
o Storage temperature & Humidity: -10°C ~ 70°C, 70% (maximum).
o Accessories: Power code x 1, testing code x 1, instruction manual x 1.
o Dimension: 251 (H) x 91 (W) x 291 (D) mm.
o Weight: Approx 2.2kgs-MFG-8219A / 2.4kgs-MFG-8225A.
Features:
• Frequency range: 0.3Hz ~ 3MHz / 0.5Hz ~ 5MHz.
• Waveform: Sine, triangle, square, ramp, TTL and CMOS output.
• External voltage controlled frequency (VCF) function.
• Duty cycle control with signal inversion capability.
• Variable DC offset control.
• Two-step (-20dB x 2) and variable attenuator.
• Built-in 6 digit counter with INT / EXT function up to 100MHz / high resolution.
• INT / EXT, AM / FM modulation.
• Lin / Log sweep mode.
• GCV output for synchronization.

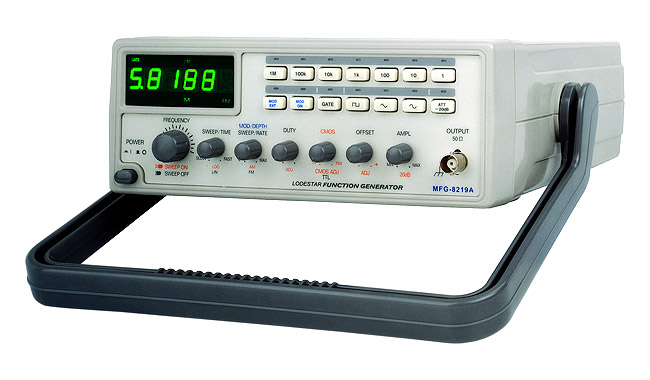

Model Number |
MFG - 8219A |
MFG - 8255A |
Frequency Range |
0.3MHz - 3MHz |
0.5MHz - 5MHz |
